入退出管理装置の紹介
電気式
◎今後、TKU-002の交換などに付いては、互換性のあるTKU-003シリーズをご使用下さい。
ＴＫＵ－００３
マジカルテンキー制御器
マジカルテンキー制御器
●暗証番号の登録・抹消操作にパスワードロックをかけるための管理用暗証番号を登録することができます。（数字4桁~12桁で1種のみ）
（管理用暗証番号では通常の照合操作は行えません）
●停電時でも暗証番号は消えることはありません。
●正しい暗証番号を入力すると照合結果を接点出力（無電圧aまたはb接点）しますので、電気錠、自動ドア、シャッター等の制御ができます。接点出力時間は5通り設定できます。（0.5秒、3秒、10秒、20秒、連続メーク/ブレーク）
（注） 電気錠、自動ドア、シャッター等には無電圧aまたはb接点で制御できる制御盤が必要です。
●TKUー003シリーズはTKUー002シリーズと互換性を持っています。
操作器と制御器の組み合わせ条件は下記の新旧互換表をご参照ください。
（注） 新旧を組み合わせる場合、利用できる機能に制限があります。
●制御器のカバーは設置状況に応じて取付方向を変更できます。
マジカルテンキー操作器
TKU-003.D（カバー無モデル）
TKU-003.DCV（カバー有モデル）
２モデルによるライナップ
●使うたびにパネル上のテンキーの数字の位置が変わるテンキーです。パネル上の特定の場所が変色摩耗することはありません。

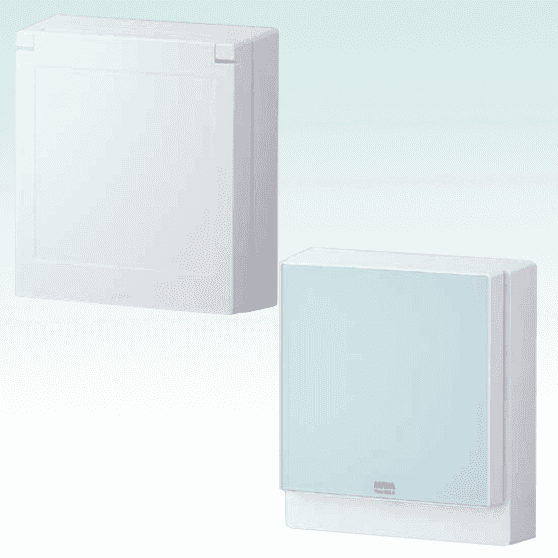

●操作器はカバーなしのTKUー003.D型と、カバー付のTKUー003.DCV型の2種類からお選び頂けます。
１）カバーなしのTKU-003．D型は、のぞき見防止機能はありません。
２）カバー付のTKUー003.DCV型はテンキーパネルにのぞき見防止機能を備えています。（※１）
●操作器は雨がかかる屋外への設置にも配慮した、高い防水性を備えています。
●テンキー操作時の音量とLED輝度を3段階の調整することができます。
（※１）のぞき見防止効果は周囲の明るさにより変化し、LED輝度を低輝度にすると高くなり、高輝度にすると効果がなくなります。
TKU-003.D カバー無モデル
のぞき見防止機能なし
カバーの開閉がないため使勝手が良く、屋内や専有部への設置に適したモデルです。
変わるマジカル表示。
使うたび数字の配列も変わります。
TKU-003.DCV カバー有モデル
のぞき見防止機能あり
カバーとのぞき見防止機能を備えており、屋外や共用部への設置に適したモデルです。
（カバー有モデル・のぞき見防止機能付）
※のぞき見防止効果は周囲の明るさにより変化し、LED輝度を低輝度にすると高くなり、高輝度にすると効果がなくなります。

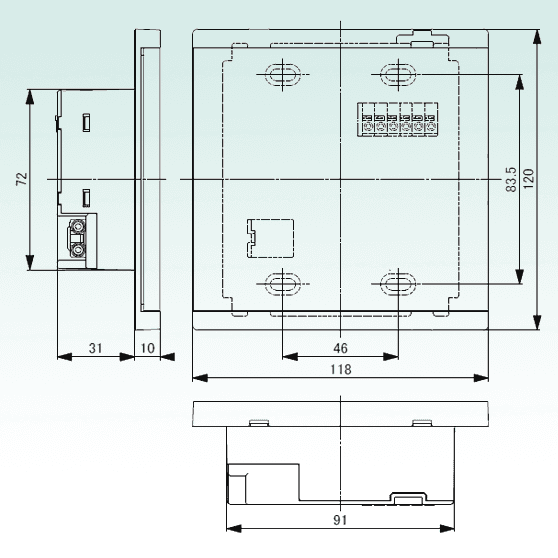

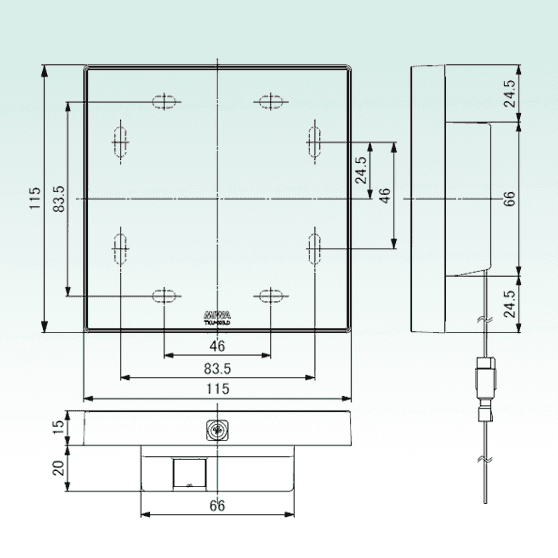

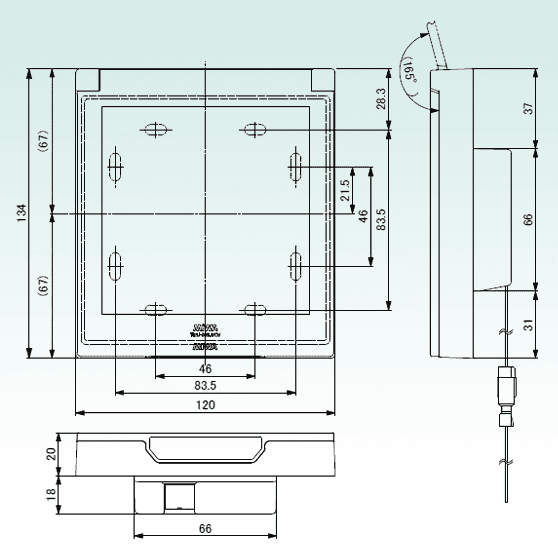

マジカルテンキー制御部、操作部サイズ
ＴＫＵ－００３．ＤＦＬＭ
抗ウイルス・抗菌・指紋防止フィルム（オプション）
TKU-003.D(CV)・RDTK-B01(CV)のパネルに貼り付ける製品です。
本製品は「抗ウイルス・抗菌」のSIAAマークを取得しており、その効果は24時間でウイルスを99.99%減少させ細菌の増殖を抑制します。
また、指紋跡を付きにくくする効果もあり、他人の指紋跡を気にされる
利用者にも配慮されたフィルムです。（参考価格1枚3,300円税込み）
※SIAA（抗菌製品技術協会）とは適正で安心できる抗菌・防カビ・
抗ウイルス加工製品の普及のためにメーカーや試験機関が集まって
出来た団体です。詳細は、https://www.kohkin.net/index.html
TKU-003.D(CV)・RDTK-B01(CV)のパネルに貼り付ける製品です。
本製品は「抗ウイルス・抗菌」のSIAAマークを取得しており、その効果は24時間でウイルスを99.99%減少させ細菌の増殖を抑制します。
また、指紋跡を付きにくくする効果もあり、他人の指紋跡を気にされる利用者にも配慮されたフィルムです。（参考価格1枚3,300円税込み）
※SIAA（抗菌製品技術協会）とは適正で安心できる抗菌・・防カビ・抗ウイルス加工製品の普及のためにメーカーや試験機関が集まって出来た団体です。詳細は、https://www.kohkin.net/index.html

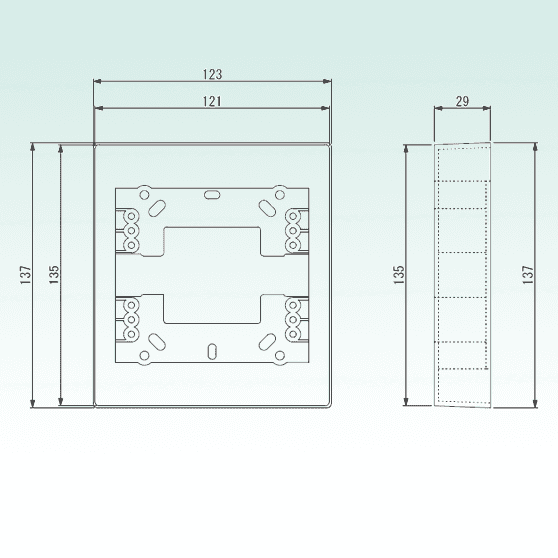

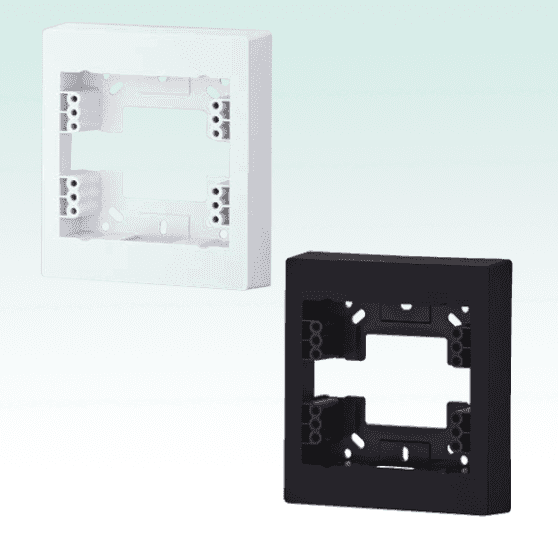

マジカルテンキー操作部面付BOX
※裏BOXが設置されていない壁面に直接セットする場合に使用します。
TKU-003.DBOXとTKU-003.Dの組合せ↑
TKU-003.DBOX（ＷＨ・BK)
機種選定確認図
TKU-003操作イメージ
暗証番号（管理用暗証番号）の登録・確認・抹消方法です。
通常使用する暗証番号と管理用暗証番号の２通りあります。
マジカルテンキーユニット 新旧互換表
| 機器 | 型式 | 適用Ver. | 新操作器003.D
（CV） |
旧操作器002.D
（Ver.3.3以上） |
旧操作器002.D
（Ver.3.3未満） |
|---|---|---|---|---|---|
| 新制御器 | TKU-003.C | Ver.問わず | 〇（003モード） | 〇（002モード） | × |
| 旧制御器 | TKU-002.C、 BAN-OP.TK、 BAN-A.TKU2、
BAN-D.TKU |
Ver.3.3以上 概ね2001年以降の機器 | 〇 | 〇 | 〇 |
| TKU-002.C、 BAN-OP.TK、 BAN-A.TKU2、
BAN-D.TKU |
Ver.3.3未満 | × | 〇 | 〇 | |
| 旧操作器 | TKU-002.D | Ver.問わず | 新制御器TKU-003.Cで動作可能 | ||
| ・旧操作器（TKUー002.D）と新制御器（TKUー003.C）を組み合わせる場合、新制御器は002モードで動作します。
登録できる暗証番号、管理用暗証番号はともに4桁（固定）となり、ランダム表示など一部の機能は利用できません。
・新操作器（TKUー003.D（CV）と旧制御器（TKUー002.C等）を組み合わせる場合、動作モードはなく、TKUー002の機能のみの使用です。
・新旧操作器（TKUー003.D（CV）およびTKUー002.D）の混在接続（扉両面に設置）は可能ですが、上記の条件に従った動作となります。
・旧操作器・制御器のVer.は製品に貼り付けられている定格ラベルでご確認いただけます。
・旧マジカルテンキーユニットTKUー001はVer.問わず接続できません。 |
|||||
TKU-002 Ver確認場所
TKU-002.C_Ver場所
TKU-002.CとDのVer.確認方法
各機器の裏側に記載されています。
← TKU-002.C
TKU-002.D →
TKU-002.D_Ver場所
TKU-002とTKU-003の仕様比較表
| 項目 | TKU-002series | TKU-003series |
|---|---|---|
| 暗証番号登録 | 4桁 3種類 | 2~12桁 9種類 |
| 外部出力 | 照合結果：無電圧a接点（DC24V 0.1A以内） | 照合結果：無電圧a接点又はb接点（DC24V0.1A以内） |
| 外部入力 | なし | テンキー停止：無電圧a接点またはb接点 連続 |
| ランダム表示機能 | なし | あり |
| 材質 | ABS樹脂 | D(CV)：パネル部：強化ガラス
本体/カバー：ASA樹脂 C：ASA樹脂 |
| テンキー操作器の色 | WH（ホワイト）、BW（ブラウン）、GY（グレー） | BK（ブラック）、WH（ホワイト） |
| テンキー輝度調整機能 | なし | あり（輝度調整は低、中、高の3段階） |
| ブザーON/OFF機能 | あり | あり ＋ 音量調整機能 |
| 使用温湿度 | 0℃～+50℃、30～95％RH 結露なき事 | D(CV)：-10℃～+50℃、30～95％RH 結露・凍結なき事 C：0℃～+50℃、30～95％RH 結露・凍結なきこと |
| 操作器SWBOX取付向き | 横取付 | 縦・横取付両対応 |
| 防水性能 | JIS防滴2型相当（鉛直から15度の範囲で落ちてくる水滴によって有害な影響がないもの ） | JIS C0920保護等級5
（防噴流形：噴流に対して保護されている） |
| 消費電力 | 1.3W | 1.5W |
| 外形寸法 | C：118(W)×120(H)×38(D) 屋内壁面埋め込み取付 D：120(W)×134(H)×50(D)壁面埋め込み取付 |
C：118(W)×120(H)×10(D) 屋内壁面埋め込み取付 D：115(W)×115(H)×15(D)壁面埋め込み取付 DCV：120(W)×134(H)×20(D)壁面埋め込み取付 |
| 重量 | C：300g、D：330g | C：300g、D：300g、DCV：380g |
TKU-003シリーズカタログ（1ＭＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ＭＩＵ－３０１
ＩＤ照合ユニット
ID照合ユニット

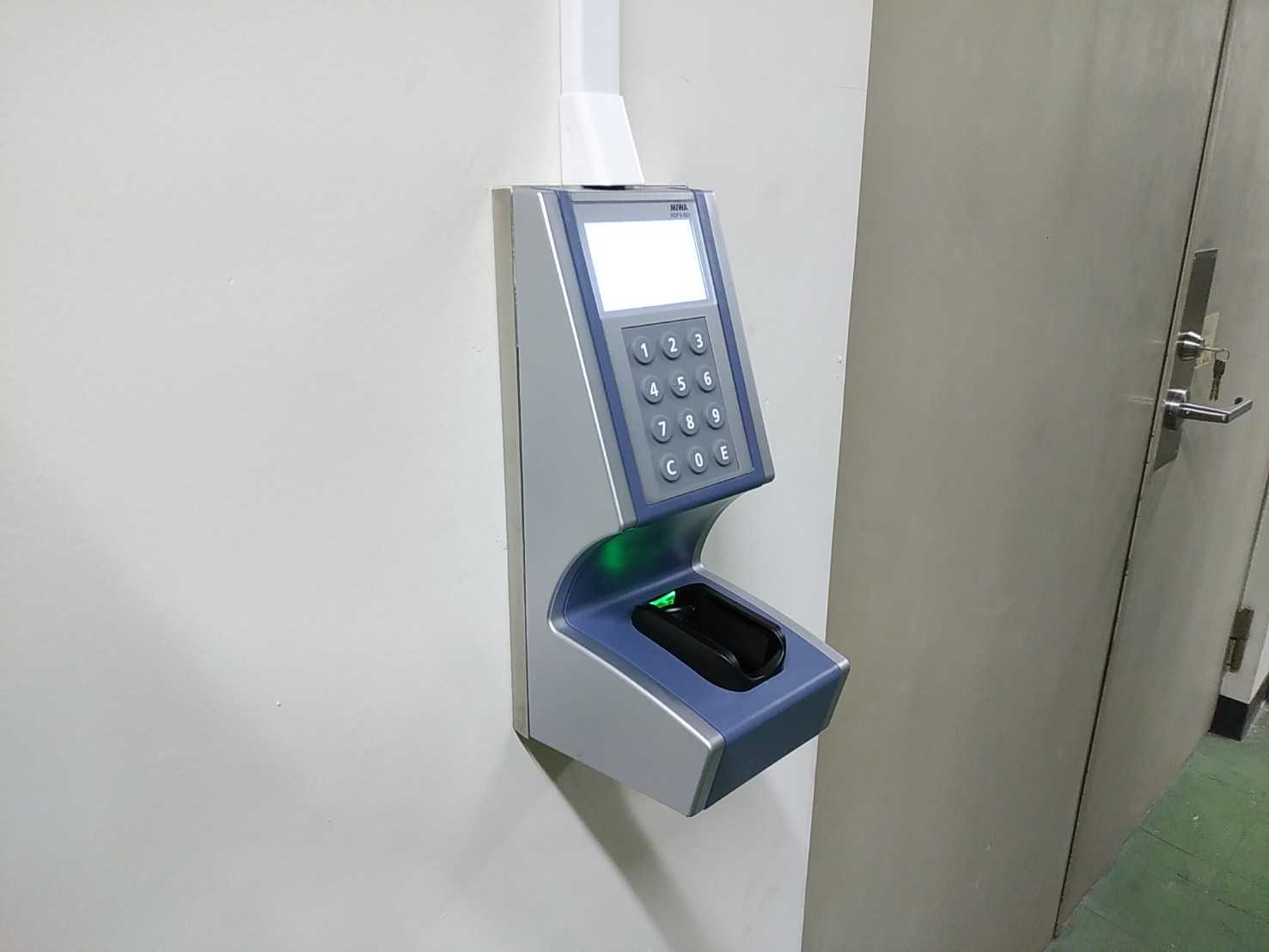

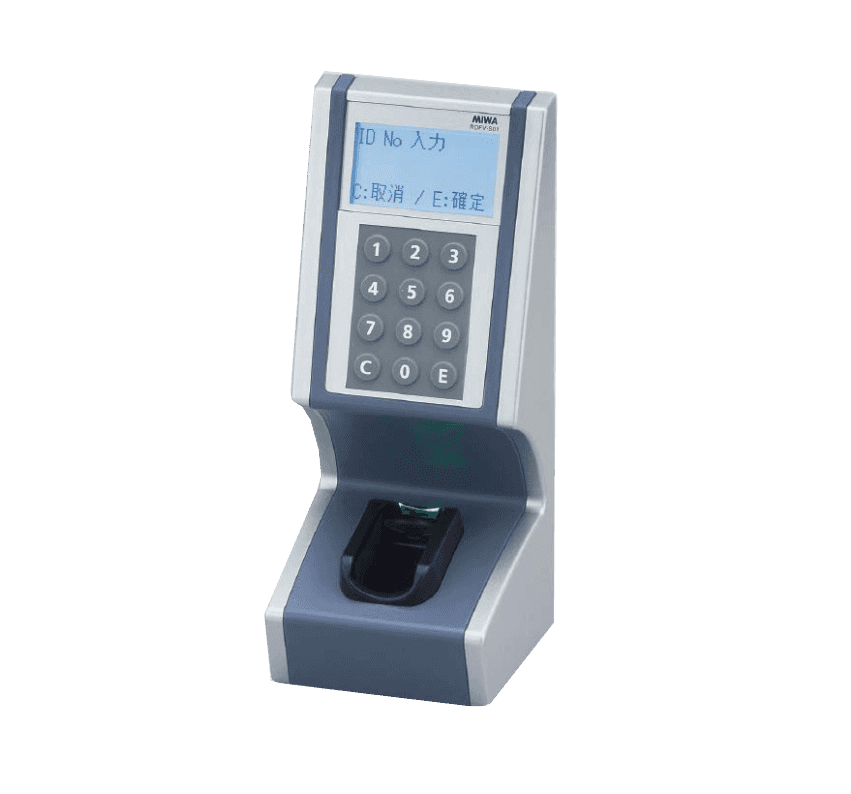

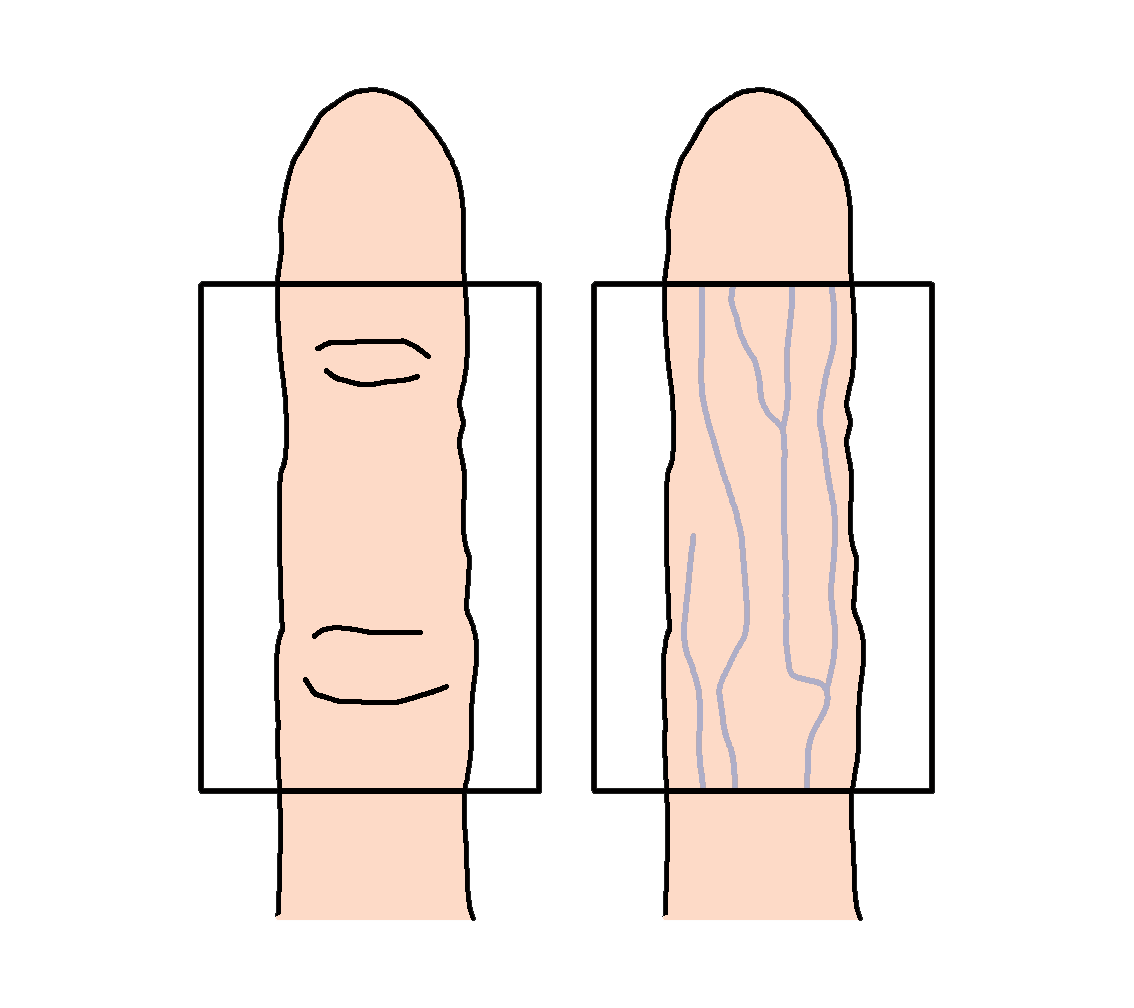

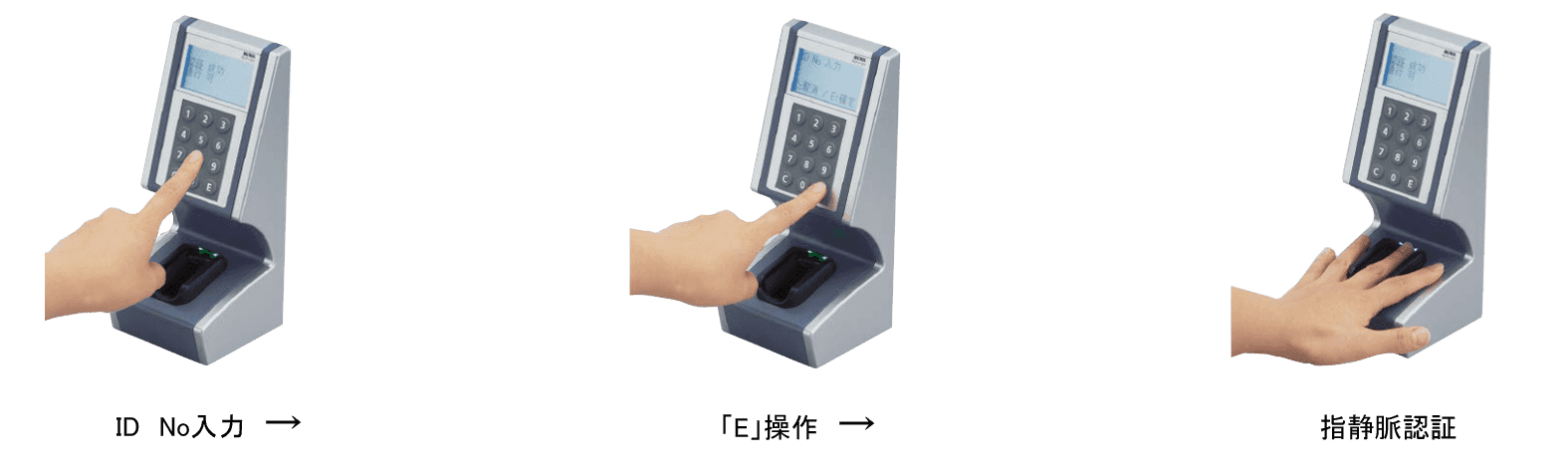

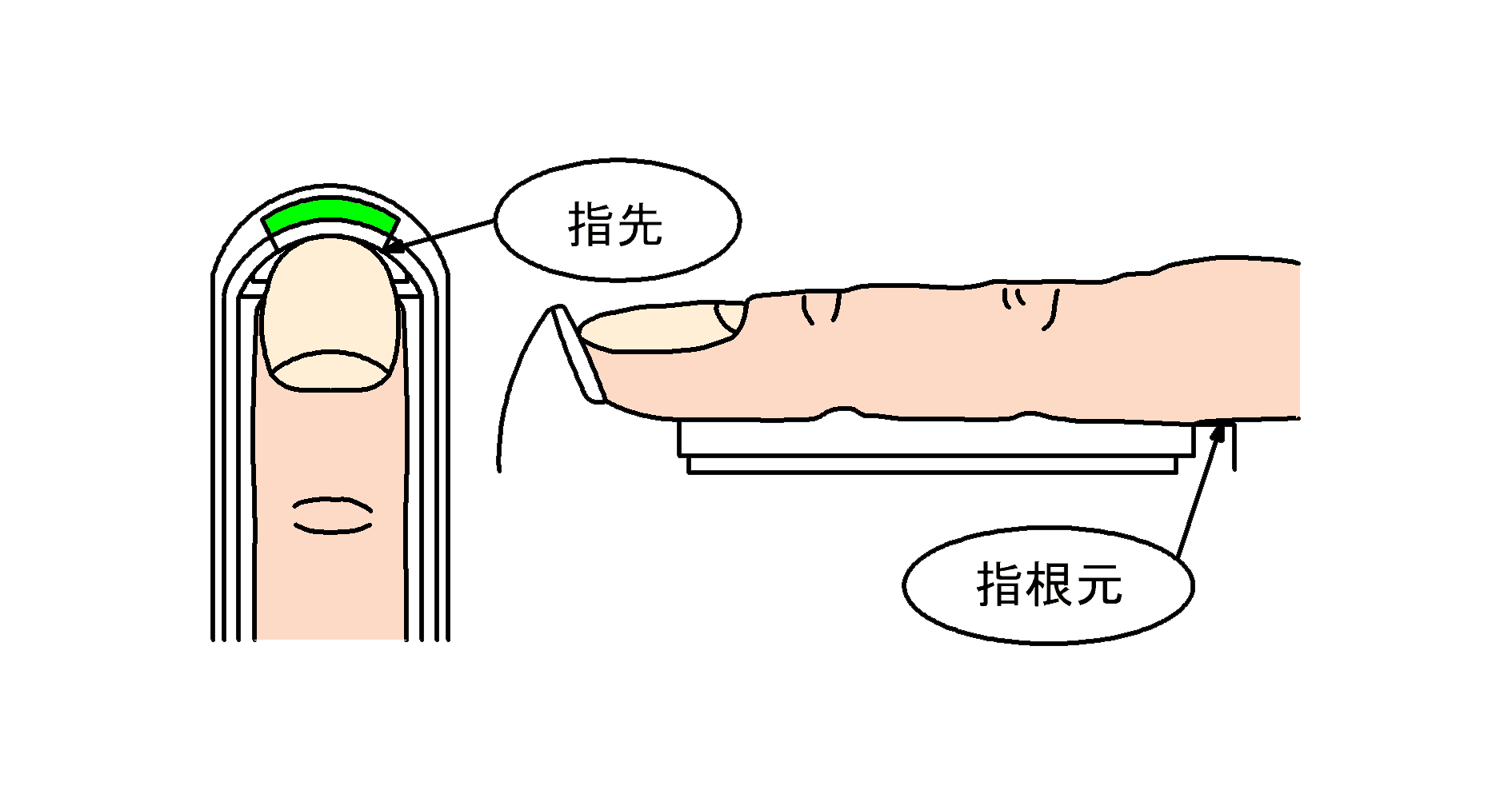

●従来のカードリーダ（RDNT-S02A・RDNT-B03A）と指静脈認証リーダ（RDFV-S01）に加え、カードとテンキーの併用が可能なマルチ認証が可能となります。
●RDTK-B01（CV）と組合わせすることにより、カードと暗証番号の登録が可能です。
●カードまたは暗証番号いずれかの操作で認証するOR 認証モード、カードと暗証番号の両方で操作するAND 認証モードを選択することができます。
●OR 認証時の暗証番号登録は、数字2 桁～ 12 桁の9 種類まで登録が可能です。
●AND 認証時は、カードごとに1 種類数字4 桁の登録が可能です。
●タイマーや警備機器など、他の機器からの接点信号でリーダの使用を停止させることが可能となります（無電圧a接点またはb 接点、連続）
●USBスロットを備えているため、USBメモリを使用して登録情報の書き出しや読み出しを行うことができます。また、バックアップデータで機器の登録情報を復旧することや他のゲートへ設置されたMIU-301 へ登録情報をコピーすることも可能です。
※非接触ICカード「TLNF-C01」は、現行品の非接触ICカードリーダ「RDNT-S02A」「RDNT-B03A」に使用することができません。
●仕様（一部）
| 項目 | 適用 |
|---|---|
| 管理人員 | カード：1,000名 暗証番号：OR認証の場合、2桁～12桁（可変）×9種（管理PCソフト使用時は100種） AND認証の場合、4桁（固定）×カードごとに1種 |
| 履歴保存件数 | 5,000件 |
| 管理ゲート | 1ゲート（カードリーダ：両面 指静脈認証リーダ：片面） |
| ＵＳＢスロット | 企画：USB2.0 TypeA ファイルシステム：FAT32 空き要領：128MB以上 |
| 電源 | AC100V̟±10％ |
| 外形寸法 | 118(W)×120(H)×10(D)壁面埋め込み取付 |
| 重量 | 約230g |
テンキーカードリーダ
カバー無・のぞき見防止機能無とカバー有・のぞき見防止機能有の２種類
ＲＤＴＫ－Ｂ０１
仕上（ＢＫとＷＨ）
ＲＤＴＫ－Ｂ０１ＣＶ
仕上（ＢＫとＷＨ）
※RDTK-B01シリーズに抗ウイルス・抗菌・指紋防止フィルムが使用できます。
防犯性だけでなく、使いやすさにも配慮した機能を備えています。
【マジカル表示機能】
【ランダム表示機能】
【のぞき見防止機能（RDTK-B01CVのみ）】
【カバーを閉じたまま操作が可能（RDTK-B01CVのみ）】
操作のたびにカバーを開閉する必要はありません。
●仕様（一部）
| 項目 | 適用 |
|---|---|
| 適用カード | FeliCa：FKLカード/FLキーヘッド(TLFL-K01)/KEYMO/楽天Edy/IDm/お客様任意ID MIFARE®Standard（Classic）：UID（4byte/7byte）/億悪様任意ID MIFARE®Plus：TLNF-C01 ISO15693：TLNT-C06(A) |
| 検知距離 | FKLカード/TLNF-C01/TLNT-C06(A)：10mm FLキーヘッド（TLFL-K01）：接触 |
| 防水性能 | JIS C0920保護等級5（防噴流形）相当 |
| 電源 | DC24V（MIU-301から供給） |
| 外形寸法 | RDTK-B01：115(W)×115(H)×15(D)壁面埋め込み取付 RDTK-B01CV：120(W)×134(H)×20(D)壁面埋め込み取付 |
| 重量 | RDTK-B01：300g RDTK-B01CV：380g |

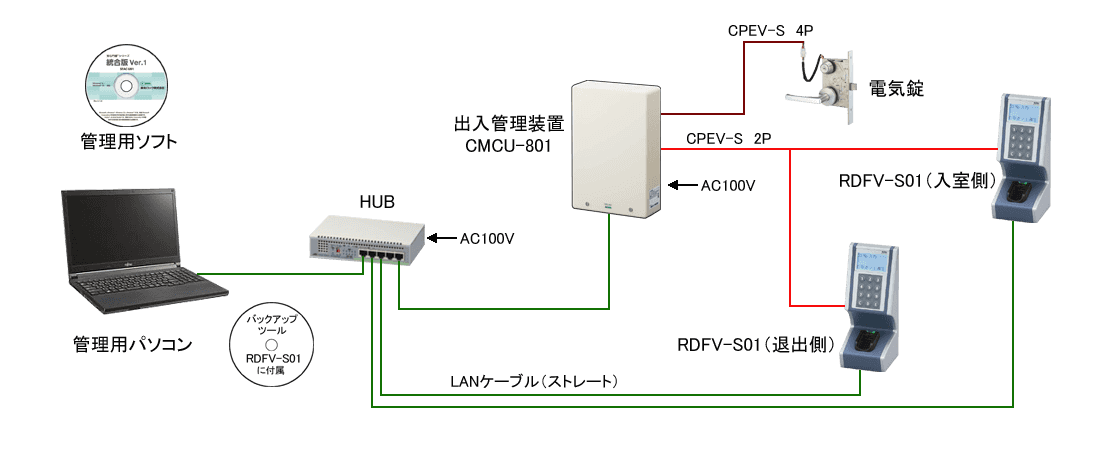

接続機器系統図
MIU-301に対応する機器

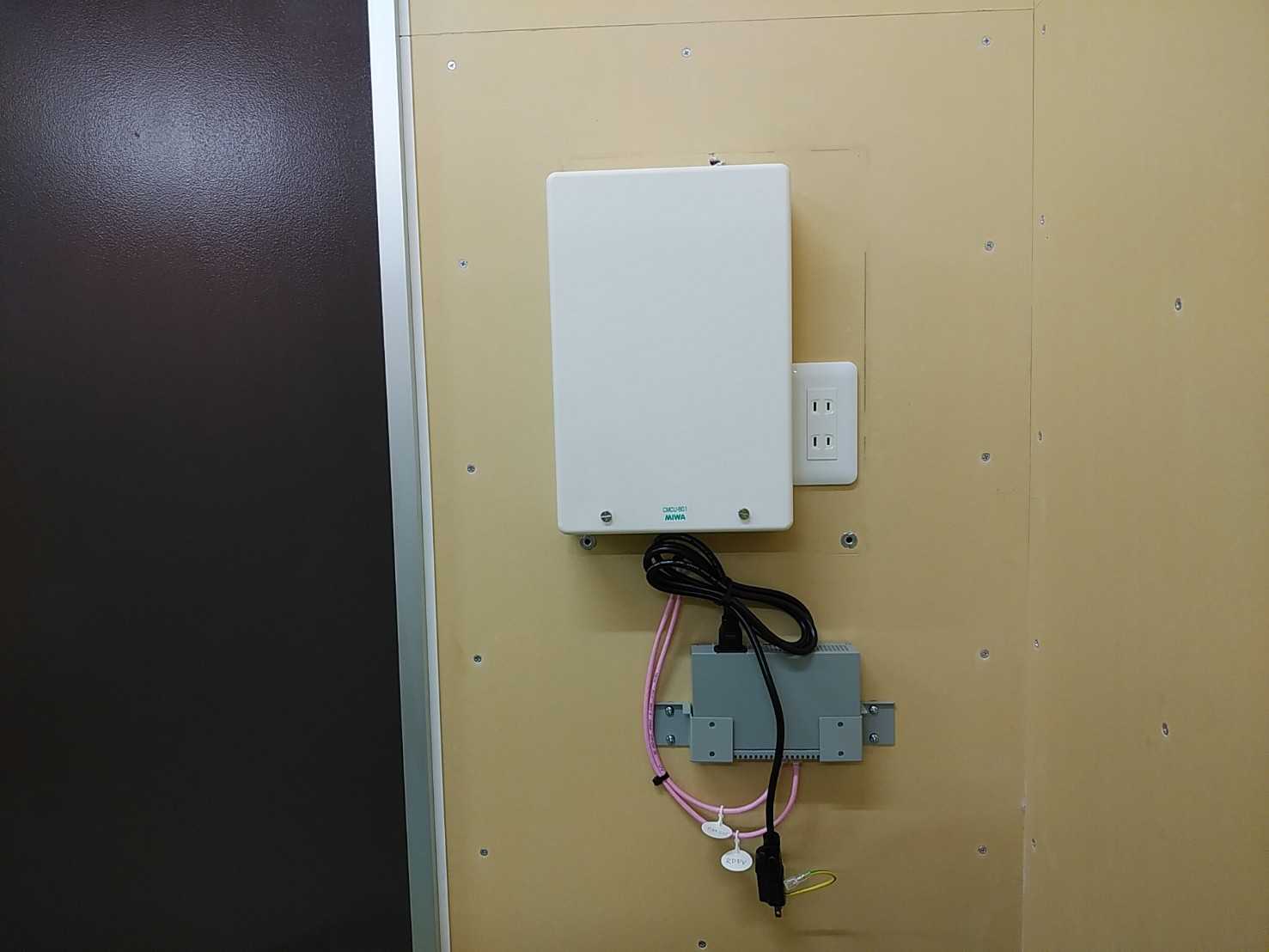

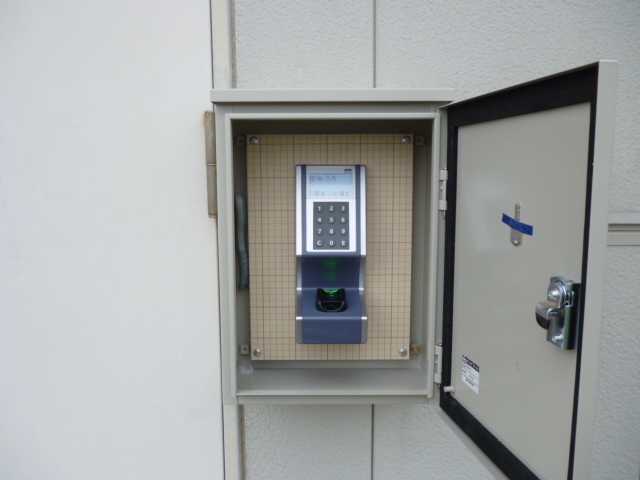

使用例
簡単で安価なカードシステムが構築できます。
リーダと使用可能カード
MIU-301カタログ（2.8ＭＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ＰｉｃｏＡ
オフィス向け出入管理システム
■機器を小型化し扉に集約させた、次世代出入管理システムです。
従来の出入管理機能をカードリーダに収め、電気錠の制御機能を扉内に設置するアダプタに凝縮しました。電気錠、アダプタ、カードリーダを扉に取り付けるだけで、本格的な出入管理が実現できます。
■導入コストは従来の約1/2。リーズナブルに出入管理システムを構築できます。
小型化と機器集約により、機器費が大幅に下がりました。また、施工の簡素化と省配線化により、施工費も削減できます。さらに、お客様が現在お使いのFeliCa、Mifare®を利用すれば、カードのイニシャル・ランニングコストも削減可能です。多彩なオプション機能がありますので、お客様が希望される管理方式やご予算に合わせたシステム構築が可能です。
■リーダ室外側からは、カードをかざして入室します。
おサイフケータイ®を利用することもできます。
■リーダ室内側からは、ボタンを押すだけで解錠できます。
■日常操作はもちろん、IDの登録・抹消などの操作もリーダ本体で行うことができます。
リーダ室内側に内蔵されたロータリースイッチを使用して、カードの登録・抹消を行います。
■専用のアプリケーションソフトを使用して、パソコンで履歴管理やカードデータの一括管理をすることも可能です。
リーダ室内側にUSBスロットを内蔵していますので、市販のUSBメモリを使用してデータを簡単にアップロード／ダウンロードできます。
PicoAカタログ（1.7ＭＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
