キーレス錠の紹介
電池式
ＴＫ５ＬＴ
TK4LT・FKALT後継機種
自動施錠型スタンドアロン電池錠
用途：非住宅向け／事務所出入口等
●カードとテンキー（暗証番号）のマルチ認証方式で、カード、テンキー、メカニカルキーの3通りで解錠が可能です。（カードはFeliCaとMIFARE®が利用可能です）
●認証モードは、【OR】か【AND】が選択できます。
【OR認証モード】
カードまたはテンキー（暗証番号）いずれかの操作で解錠できます。 使い勝手が良く、利便性の高い認証モードです。
【AND認証モード】
カードとテンキー（暗証番号）両方の操作で解錠します。２つの認証を組み合わせた、防犯性の高い認証モードです。
●室内側からは、常時ハンドル操作のみで解錠できます。（アンチパニック）
防犯性を追求したテンキーは、横から表示が見えにくい『のぞき見防止機能』と操作の痕跡をカモフラージュする『フェイクピン機能』（PAT）を備えています。
のぞき見防止機能
フェイクピン機能(PAT)

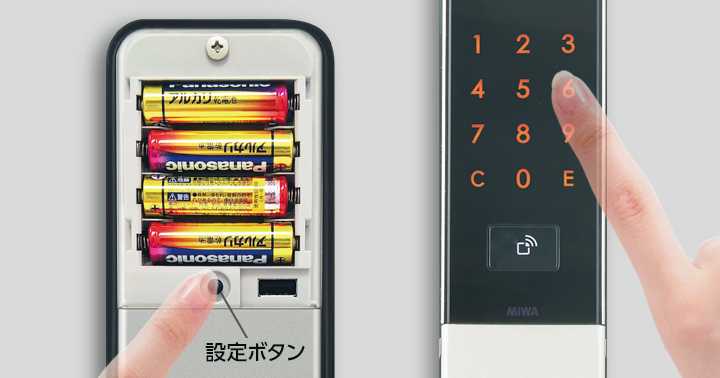

TK5LT設定方法
ＴＫ５ＬＴの設定方法は、左の画像をクリックすると、美和ロックのホームページにリンクしていますので、参考にしてください。
但し、運用方法の変更などの場合、現運用のデータを抹消しなければなりませんが、全抹消方法ではなく個別抹消となりますので、必ず登録したデータは控えておいて下さい。
TK4LTとTK5LTの違い比較表（一部）
| 項目 | TK4LT | TK5LT |
|---|---|---|
| 暗証番号登録 | 4~10桁 3種類 | 4~12桁 9種類、管理用暗証番号4~12桁 1種類 |
| カード | 使用不可 | 1,000枚使用可 |
| 外部入出力 | なし | USBメモリを使用した登録情報の書き出し/読み込み |
| のぞき見防止機能他 | なし | 「のぞき見防止機能」と操作の痕跡をカモフラージュする「フェイクピン機能」 |
| 左右勝手 | あり | なし（共通） |
| 材質 | エスカチオン：アルミダイカスト 焼付塗装仕上
レバーハンドル：アルミ合金 黒色焼付塗装仕上 |
パネル：アクリル樹脂/他：ABS樹脂
室内外ユニット：シルバー塗装仕上（(SF) ブラック塗装仕上(BK) |
| 電源 | リチウム電池 2CR5(DC6V) | 単三アルカリ電池/単三リチウム電池（寒冷地仕様）：4本 寿命は約3年です。（10回/日の使用を想定） |
| 非常用電源 | なし | アルカリ9V角形電池（1本） |
| 使用温度 | 0℃～+50℃（ 結露なき事） | アルカリ電池使用時：0℃～+50℃、20～80％RH
リチウム電池使用時：-30℃～+50℃、20～80％RH
（ただし結露氷結なきこと） |
| 防水性能 | 直接雨の当たる場所には雨よけを設けてください。 | 室外側：JIS C0920保護等級5（防噴流形）
室内側：JIS C0920保護等級4（防まつ型） |
TK5LTカタログ（2ＭＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
【工事例】室内錠からＴＫ５ＬＴに交換しました。
事務所内部木製扉に室内錠が設置されており、バックセットが合わなかった為、エスカチオンを制作して加工取り付けしました。

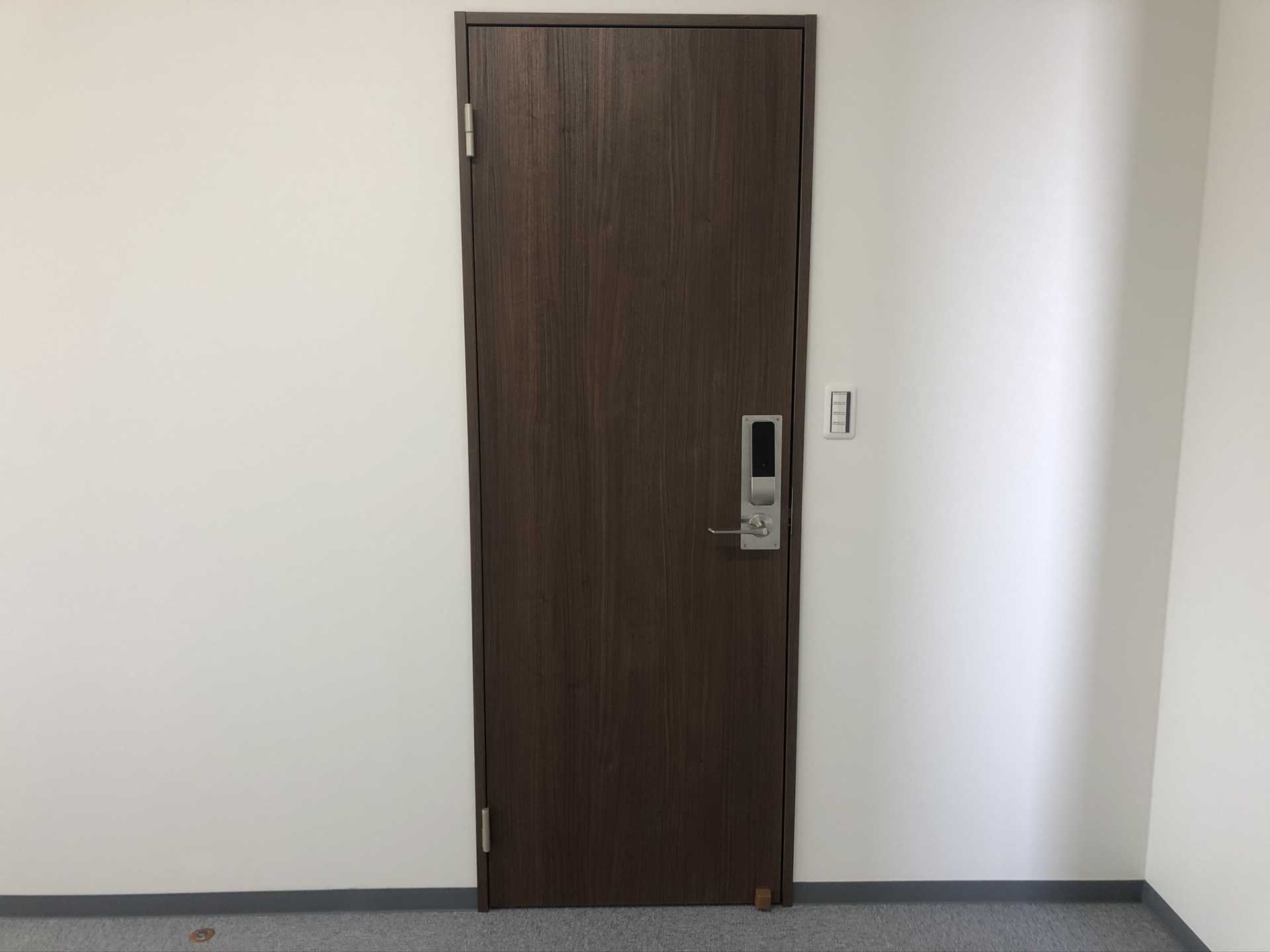

施工後外部全体

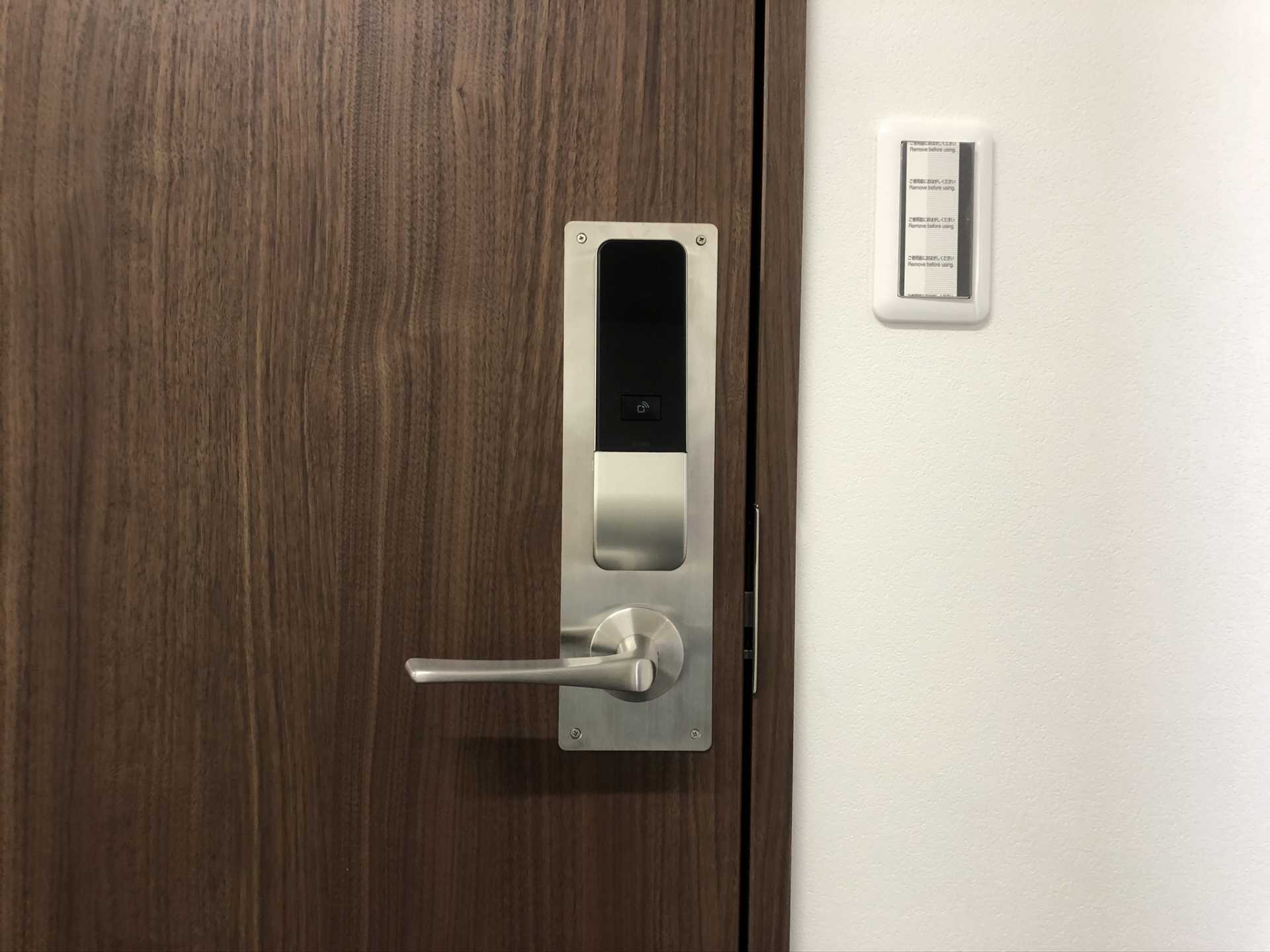

施工後外部UP

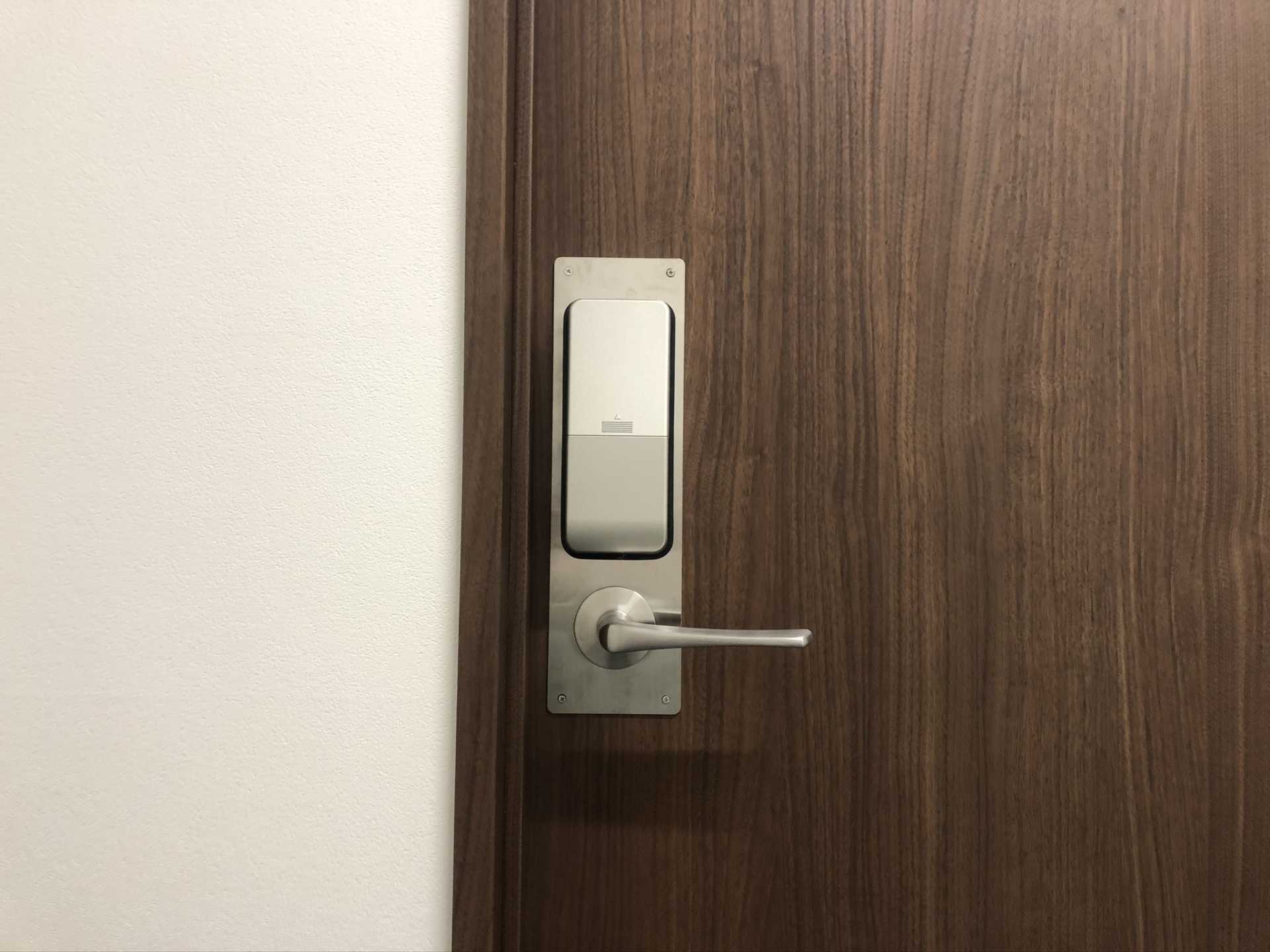

施工後内部UP
ＴＫ５ＬＴ３３１２シリーズ（ハンドル一体モデル）
TK4LT・FKALT後継機種
現在発売されているTK5LT（セパレートモデル）の追加機種となるTK5LT3312（ハンドル一体モデル）です。
TK4LTからのリプレースやFKALTからのリプレースが可能となります。（機種より追加穴加工が必要です）
U9TK5LT3312-2（SF）
U9TK5LT3312-2（BK）
機能・性能に付いては、TK5LTに準じます。
ＴＫ４Ｌ（Ｔ）
ランダムテンキーロック
用途 住宅玄関/集合住宅/寮等
●電池式で使うたびに数字の配列がランダムに変わるテンキーロックです。
●ランダムテンキーロックの特長は、テンキーの数字の配列が使うたびにランダムに変わることです。
●テンキーで暗証番号を押して施解錠するTK4L型と、テンキーで暗証番号を押して解錠し、扉を閉めると自動施錠するTK4LT型があります。
| 名称 | 適用 | |
|---|---|---|
| バックセット（mm） | 51・64 | |
| ケース深さ（mm） | （51）72・（64）85 | |
| スペーシング（mm） | 80 | |
| 扉厚可能範囲(mm以上〜mm以下) | レバー | 33〜41・42〜49・50〜57・58〜65 |
| 左右勝手 | TK4L型共通／TK4LT型あり | |
| 電源 | リチウム電池2CR5(DC6V) 電池寿命：1日10回操作して3年以上 | |
TK4L(T)カタログ（512.3ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
【工事例】30年前設置のアルファデジタロックからＴＫ４Ｌに交換しました。
既存デシタロック
交換後の内部
交換後外部
交換後外全体
ＰiAck 2smart
電池式電動サムターンユニット（DTFL2）
カードとテンキー、2つの認証方式で扉を施解錠できるハイブリッドタイプで、賃貸住宅やオフィス間仕切等に最適なデジタルロックです。また、スマートフォンで施解錠できるスマートフォンアプリ「KEYMO NEO」に対応します。
●扉の追加工なし・配線工事なしで簡単に取付可能ですので、現在使用している錠前に、ドライバー1本で短時間で取り付けできます。
●お好きなID媒体で施解錠することが可能です。（ユーザーカードは、100 IDまで登録することができます）
●認証モードは、カードまたはテンキーいずれかの操作で施解錠できる【OR認証】か両方の操作をする【AND認証】をお選びいただけます。
●テンキーは、横から表示が見えにくい『のぞき見防止機能』と操作の痕跡をカモフラージュする『フェイクピン機能』を備えています。
●自動施錠タイプもあります。
●認証媒体は、美和ロック製ＦＫＬカード、ＦｅＬｉＣａカード（４Ｋ、６Ｋ、ＩＤｍ※）、ＭＩＦＡＲＥカード（１Ｋ、４Ｋ、ＵＩＤ※）、スマートフォン(ＫＥＹＭＯ ＮＥＯ)、ＦＬキーヘッド
PIACK2smartカタログ（2.2ＭＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ＤＴＲＳ２smart
電池式ハンズフリー電動サムターンユニット
Raccessとノンタッチの認証に対応した、１ロック／２ロック住戸玄関用電池式電動サムターンユニットです。
スマートフォン専用アプリ（KEYMO NEO）を使用することでスマートフォンからも認証できます。
１ロック／２ロック仕様どちらもドア加工および配線工事が不要で、既存のドアがプッシュプル（POM）でもレバーハンドルでも後付けが可能ですので、新築、オプション販売、賃貸、既存物件へと幅広く導入いただけます。
共用エントランスシステムと連動が可能ですので、大変使いやすくなります。
＊仕上色は、シルバー塗装（SF）とブラック塗装(BK)の２色です。
カバーなしSF仕上げ
カバーありBK仕上げ
KEYMO NEOアプリ
【仕様】
| 型 式 | １ロック仕様：DTRS(T)-D01(C)＊＊A 2ロック仕様：DTRS(T)-D02(C)＊＊A (T)は自動施錠あり仕様、(C)はシリンダーカバーあり、＊＊はDA、TEを示す。 |
|---|---|
| 適用シリンダー | U9・PR(-J)・LB(-J)・JN |
| 扉厚 可能範囲 | 33以上mm〜44mm以下・45mm以上～50mm以下 |
| 適用バックセット | 51mm・64ｍｍ |
| 寸 法 | 【室外ユニット】
上部（シリンダーカバーありタイプ）：186mm(H)×58mm(W)×34mm(D)
上部（シリンダーカバーなしタイプ）：181mm(H)×58mm(W)×34mm(D)
下部（2ロック仕様のみ）：120mm(H)×58mm(W)×34mm(D)
【室内ユニット】
127mm(H)×70mm(W)×33mm(D) （サムターン部D57mm） 【ドア開閉センサ】 140mm(H)×30mm(W)×22mm(D) （自動施錠あり仕様） |
| 材 質・仕 上 | パネル：アクリル樹脂／他：ABS樹脂
【室外】シルバー塗装仕上(SF)／ブラック塗装仕上(BK) 【室内】シルバー塗装仕上(SF)／ブラック樹脂素地(BK) |
| 使 用 電 波 | 【ID認証】送信：134.2KHz、2.4GHz 受信：315MHz・123.7KHz／134.7KHz、2.4GHz 【2ロック連動】送受信：2.4GHz（Bluetooth Low Energy) |
| 検 知 距 離 | Raccess（ハンズフリ）：１ｍ
Raccess（電池レス）：接触
ノンタッチ：接触
KEYMO NEO（スマートフォンアプリ）1m ※一般的な目安であり使用環境により異なります |
| 登 録 ID 数 | 32ID |
| 左 右 勝 手 | 共通 ※本体の左右勝手切替操作で変更 |
| 耐 久 性 能 | 施解錠10万回 |
| 使 用 電 源 | 1ロック仕様：単三アルカリ電池（LR6）4本 2ロック仕様：単三アルカリ電池（LR6）8本 ドア開閉センサ：単四型アルカリ電池（LR03）2本 |
| 電 池 寿 命 | 室内ユニット：約1年（1日10回操作） ドア開閉センサ：約2年（1日10回ド開閉操作） |
| 非常用 電 源
(DTRS-D0※Cのみ搭載） |
1ロック仕様：アルカリ9V角形電池1本 2ロック仕様：アルカリ9V角形電池2本(1ロックのみの電池切れなら1本） |
| 使用温湿温度範囲 | 室外ユニット：-10℃〜+50℃／20～95％RH
室内ユニット：0℃〜+50℃／20～95％RH（ただし結露氷結なきこと） |
| 防 水 性 能 | 室外ユニット：JIS C0920 保護等級5
室内ユニット：JIS C0920 保護等級2 |
| 参 考 価 格 | シリンダーカバーあり：DTRS-D01CDAA(1ロック仕様）60,225円（税別￥54,750） シリンダーカバーあり自動施錠：DTRST-D01CDAA(1ロック仕様）72,325円（税別￥65,750） シリンダーカバーあり：DTRS-D02CDAA(2ロック仕様）89,870円（税別￥81,700）
シリンダーカバーあり自動施錠：DTRST-D02CDAA(2ロック仕101,970円（税別￥92,700） シリンダーカバーなし：DTRS-D01DAA(1ロック仕様）58,410円（税別￥53,100）
シリンダーカバーなし自動施錠：DTRST-D01DAA(1ロック仕様）70,510円（税別￥64,100） シリンダーカバーなし：DTRS-D02DAA(2ロック仕様）81,620円（税別￥74,200） シリンダーカバーなし自動施錠：DTRST-D02DAA(2ロック仕様）93,720円（税別￥85,200） |
【工事例】DTRSを戸建て住宅玄関の錠前部分を交換しました。
美和ロックの「プッシュプル錠」が設置されている、YKKAP社玄関扉の錠前部分をRaccess認証に対応した２ロック住宅玄関用電池式電動サムターンユニット（DTRS-D02CTE）に交換をしました。
操作は簡単、便利で、Raccessをカバンやポケットに持っていれば、ボタンを押すだけで解錠、施錠ができます。
施工前のプッシュプル錠
施工後
DTRSカバー付き下部
DTRSカバー付き上部
もしもの不具合の場合でも、カバーを開けるとシリンダーがあり、キーで対応が出来ます。
Raccessをカバンやポケットに入れていると、上部のボタンを押すだけで、施錠、解錠が出来ます。
DTRS2 smart カタログ（3.6ＭＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ＲＫＰＧ７１４Ｗ（Ｓ）．ＮＢ
電池式リモコンロック（グリップハンドルＰＧＦ用後付リモコンロック）
美和ロック社製グリップハンドル（PGF）から追加加工不要にて室内側グリップハンドルを交換するだけで電動（電池式）リモコンロックに生まれ変わり、面倒だった鍵の開け閉めやサムターンツマミ操作が、リモコンボタンを押すだけで可能になります。
Point１
美和ロック社製グリップハンドル（PGF）から追加工不要。
Point２
面倒だった鍵の開け閉めやサムターンツマミ操作が、リモコンボタンをおすだけでＯＫ！
作動距離の目安は．．．
室内側 約３mから５m
室外側 約２m
※共に遮蔽物の無い場合の作動距離です。
●製品仕様(#RKPG714W（Ｓ）.NB #TLRK-TU01）
| 項目 | 内容 |
|---|---|
| 対応錠種 | PG（F)701、702、703、704、705、713、714の2ロック仕様と1ロック仕様 |
| 対応扉厚 | 36mmから45mm以下 |
| 仕 上 | FS色 |
| 寸 法 | 全長640mm×幅51mm×高さ75mm |
| 左右勝手 | 左右勝手有り ※組換え可能です。 |
| 登録可能リモコン数 | 8個 ※IDの抹消は、一括抹消のみに対応しています。 |
| 電 池 | 室内ユニット：単三アルカリ乾電池×8本 リモコン：コイン型リチウム電池CR2031×1個 |
| 電池寿命 | 室内ユニット：約1年 リモコン：約2年 ※室内ユニット・リモコン共に1日10回操作の場合 |
※内側ユニットには、リモコンIDタグ（TLRK-TU01）は附属しておりませんので、別途必要数手配願います。
